Panneau amovible pour coffret S20
Le boîtier primaire s’installe en haut à gauche dans la cuve des coffrets S20.
Il est composé de 2 éléments :
- la cuvette de branchement qui contient les bornes amont du coupe-circuit,
- un capot de protection.
Le panneau amovible, qui contient les bornes aval du coupe-circuit, s’installe par dessus la cuvette du boîtier primaire.
Le capot de protection se fixe indifféremment sur la cuvette ou le panneau amovible.
Grilles
- La grille de repiquage S23 permet d’alimenter plusieurs clients à partir d’un seul branchement sur le réseau. L'interface adaptée permet l'utilisation dans les coffrets S15 et S20.
- Les grilles de fausse coupure et d’étoilement HN 62-S-26 permettent d’effectuer des dérivations de réseau et (ou) de branchement.
Grilles de fausse coupure et d'étoilement S26
Les grilles de fausse-coupure et d'étoilement HN 62-S-26 permettent d'effectuer des dérivations de réseau et (ou) de branchement.
J'envoie ce lien par mail
| Code | Désignation | UV. | Codet Enedis |
|---|---|---|---|
| P065 | Boîtier S20 MONO-TRI | 1 | 69 80 138 |
| P203 | Panneau amovible S20 MONO-TRI | 1 | 69 80 132 |
| P508 | Panneau téléreport S20 MONO-TRI câblé MONO | 1 | 69 80 319 |
| P068 | Module arrivée S20 MONO-TRI | 1 | 69 80 136 |
| P069 | Lot 2 modules départ S20 MONO-TRI | 1 | 69 80 137 |
| P609 | Lot 2 modules départ perfo. S20 MONO-TRI | 1 | 69 80 139 |
| R491 | Grille S23 pour S15 - S20 - S22 | 1 | 69 80 492 |
| P084 | GFC S26 2 branchements pour S15 - S20 - S22 | 1 | 69 80 509 |

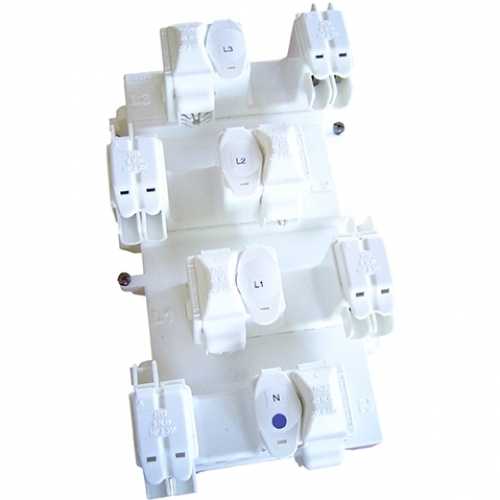

| P082 | GE S26 2 branchements pour S15 - S20 - S22 | 1 | 69 80 506 |
Boîtier primaire équipé d'une cuvette de branchement MONO-TRI et d'un capot pour coffret S20.

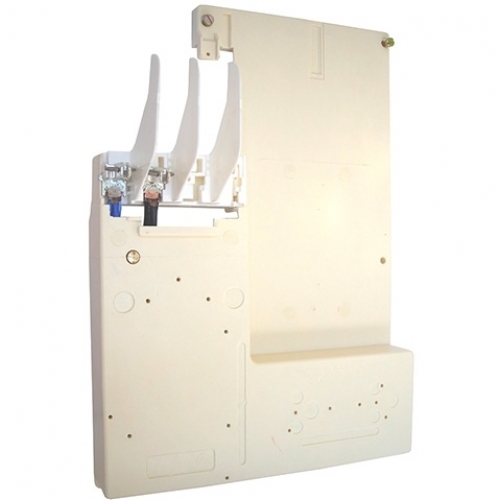

Panneau amovible Mono-Tri (équipé Mono) pour coffret S20
Panneau amovible téléreport Mono/Tri sans lumière équipé des bornes aval du coupe-circuit, de câblettes de section 6 mm² destinées à l'alimentation éventuelle d'un concentrateur gaz
Module arrivée pour coffret S20 se clipsant dans la cuvette Mono- Tri.
Lot de 2 modules départ pour coffret S20 Mono-Tri constitué de 2 câbles H07 VK 25² sur lesquels sont soudés à une extrémité de chacun un contact et à l'autre extrémité une douille sertie
Lot de 2 modules départ S20 MONO-TRI avec embout à perforation d'isolant (noirs)
Grille de repiquage type S23 pour coffret S20 ou S15 ou S22
Grille de fausse coupure S26 à 2 départs de branchement pour S15 ou S20 ou S22
Grille d'étoilement S26 à 3 départs de branchement pour S15 ou S20 ou S22
